Diode électroluminescente
Une diode électroluminescente, aussi appelée LED pour "Light-Emitting Diode", est un composant électronique qui a la particularité d'émettre une lumière lorsqu'il est parcouru par un courant électrique. La seconde particularité étant que le courant ne traverse ce composant que par un seul côté, lorsque le courant passe de l'autre côté, il est bloqué et la LED ne s'illume pas.
|
|
|
Il y a plusieurs façon pour définir et reconnaitre le sens d'une LED :
- Sur le composant, l'anode est le côté où la patte du composant est la plus longue. La cathode est donc la patte la plus courte.
- Vu du dessus, la LED n'est pas totalement circulaire, il y a toujours un côté plat. Ce côté plat représente la cathode. Cette astuce est indispensable pour reconnaitre la cathode lorsque les pattes sont coupées.
- Sur un schéma électrique, la cathode est représenté par le côté où il y a le bord plat à droite du triangle.
Il y a des LED qui émettent plus ou moins de lumière. Les petites LED de faible voltage sont connus du grand public car elles servent de voyant de veille des appareils électriques. Les LED puissantes sont quant à elles de plus en plus connues du grand public pour servir d'ampoules, de lampe de poche ou encore de phares de voiture.
Les LED peuvent être d'une couleur bien définie par exemple être rouge, verte, bleu ou blanche. Mais il y a des LED qui spéciales qui peuvent changer de couleur selon le courant qui les traverses. Il existe également des LED infrarouges qui permettent d'émettre une lumière qui ne sera pas vue par un humain. Ces LED infrarouges sont par exemple utilisées dans les télécommandes.
Mes tests consistent à comparer les caractéristiques des diodes de plusieurs couleurs.
Ce tableau montre la tension et l'intensité de fonctionnement des leds en fonction de leurs couleurs.
La couleur d’une led influe aussi sur sa luminosité.
Pour le démonter j’ai positionné dans le noir les leds face à une photorésistance, les valeurs en % donnent de bonnes indications.
Voir les tableaux ci-dessous.
Ce tableau montre le test de la luminosité sur deux leds rouges testées séparément.
Ce tableau montre le test de la luminosité sur deux leds vertes testées séparément.
Ce tableau montre le test de la luminosité sur deux leds bleues testées séparément.
Ce tableau montre le test de la luminosité sur deux leds jaunes testées séparément.

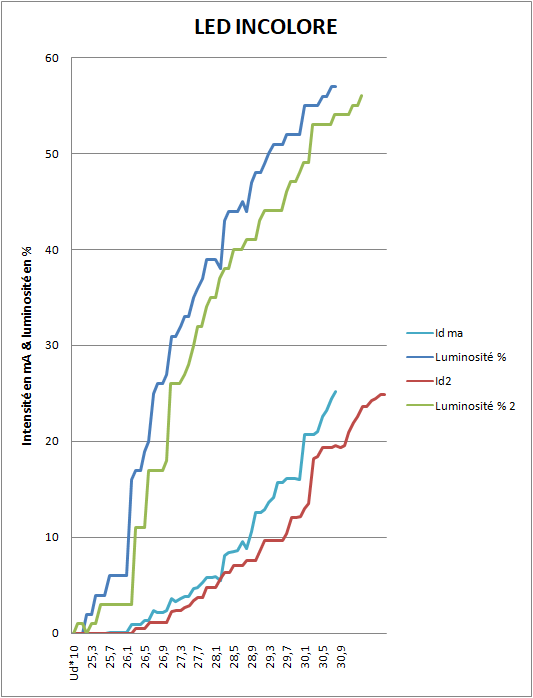

Ce tableau montre le test de la luminosité sur deux leds incolores testées séparément.
bibliographie:
http://www.elektronique.fr/cours/composant-led.php
Référence fabricant: sans
Référence interne: RC00068
----
